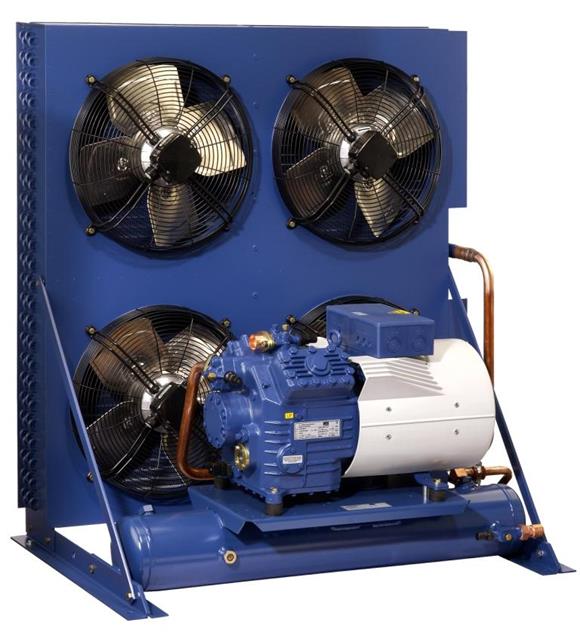

SHAX4/650-4 L
Données techniques
Compresores alternativos
- Modèle
- SHAX4/650-4 L
- Déplacement volumétrique 50/60 Hz (1450/1740 ¹/min)
- 56,60 / 67,90 m³/h
- Alimentation électrique
- Alimentation à confirmer sur la plaque signalétique.
Avant confirmation, vérifiez la plaque et le numéro de série.
Vue éclatée et pièces détachées
Informations techniques complémentaires
- Modèle
- SHAX4/650-4 L
- Famille
- SHA L · Unidades condensadoras · Modelos anteriores
- Number of cylinders / Bore / Stroke
- 4 / 65 mm / 49 mm
- Voltage 1)
- 380-420V Y/YY -3- 50Hz PW
- Winding divided into
- 66% / 33%
- Max. working current 2)
- 22.0 A
- Max. power consumption 2)
- 11.4 kW
- Starting current (rotor blocked) 2)
- 107.0 / 140.0 A
- Motor protection
- MP10
- Protection terminal box / HA-fan
- IP 65 / IP 44
- Voltage HA-fan
- 230 V - 1 - 50/60 Hz, 140 W
- Weight
- 307 kg
- Max. permissible overpressure (g) (LP/HP) 3)
- 19 / 28 bar
- Connection suction line SV
- 35 mm - 1 3/8 "
- Connection liqiud outlet line FLA
- 22 mm - 7/8 "
- Lubrication
- Oil pump
- Oil type R134a, R404A, R407A/C/F, R448A, R449A, R450A, R513A
- BOCKlub E55
- Oil type R22
- BOCKlub A46
- Oil charge
- 3,4 Ltr.
- Oil sump heater
- 230 V - 1 - 50/60 Hz, 80 W
- Dimensions of unit Length / Width / Height
- 1300 / 890 / 1310 mm
- Number fan motors
- 4
- Voltage
- 230 V - 1 - 50/60 Hz
- Max. working current 50/60 Hz
- 4 x 2,50 / 3,30 A
- Max. power consumption 50/60 Hz
- 4 x 500 / 710 W
- Air flow 50/60 Hz
- 16280 / 17340 m³/h
- Receiver content
- 23.00 Ltr.
- Max. refrigerant charge R134a 4)
- 25,4 kg
- R404A / R507 4)
- 22,1 kg
- R407C / R407F 4)
- 24,0 / 23,7 kg
- R22 4)
- 25,0 kg
- Volume condenser
- 15,4 Ltr.
- t le from °C till °C in K steps
